升降车操作手柄常见故障及解决方法

升降车电气控制系统操作手柄故障是工作的一个重点，其故障主要表现为松动、线路损坏等。升降车操作手柄结构如图 1 所示，采用两个插销固定。若插销掉落，则会导致操作手柄产生松动、旋转等问题。拆开操作手柄塑料外壳，可见操作手柄上方的左右按键、使能按键通过线束与底座相连，如图2 所示。如果操作手柄插销掉落，导致操作手柄松动，加之经常转动，会使线束绞断，从而导致按键失灵。

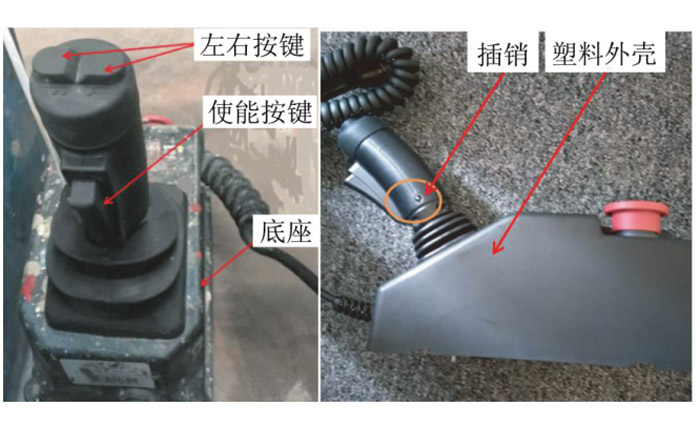

升降车操作手柄结构

当发现升降车操作手柄的插销掉落后，要及时重新安装，保证操作手柄固定良好，并在开机操作前检查相关部位是否良好。当操作手柄发生按键失灵故障时，首先检查是否为内部线路问题引起。如果是，则重新整理线束，并正确连接。如果不是，则判断引起故障的其它原因。

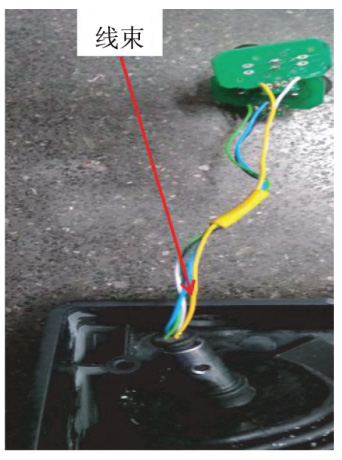

升降车操作手柄内部连线

案例中，插销采用两端安装的方式，插销端口采用防尘盖防止窜动。实际使用中，由于升降车操作手柄经常转动，防止窜动的防尘盖极易脱落，造成插销松动、脱落，引起故障。通过技术改造，将防尘盖安装方式改为挡圈固定。试用结果证明，插销脱落造成的故障率大大降低，有效提高了产品的局部性能。

通过以上故障处理措施，升降车电气控制系统操作手柄故障得到解决。经过跟进统计显示，改为挡圈固定后，操作手柄故障在剪刀式升降车电气控制系统故障中的占比由19.8%降为 3.6%，故障处理措施效果良好。
